Sistema di campionamento per liquidi

possibilità di scelta del volume di campione

DIN-EN: DN 15 – 100 / PN 10 – 40
ASME: NPS ½“ – 4“ / class 150 – 300
PT range: -40 < T < 230°C, vacuum 10-8 mbar

SPECIFICHE TECNICHE
CERTIFICATI
INVIA RICHIESTA

Caratteristiche costruttive

  • Sistema chiuso
  • Privo di cavità
  • Quantità rappresentativa del campione definita
  • Campionamento in essenza di pressione (positive overlap)
  • Esclusi fuoriuscite e contaminazioni
  • Facile e sicuro utilizzo
  • A tenuta stagna
  • Design compatto
  • Campionatore multiplo combinato
  • Certificato TA – Luft 2002
  • Direttiva 2014/68/EU

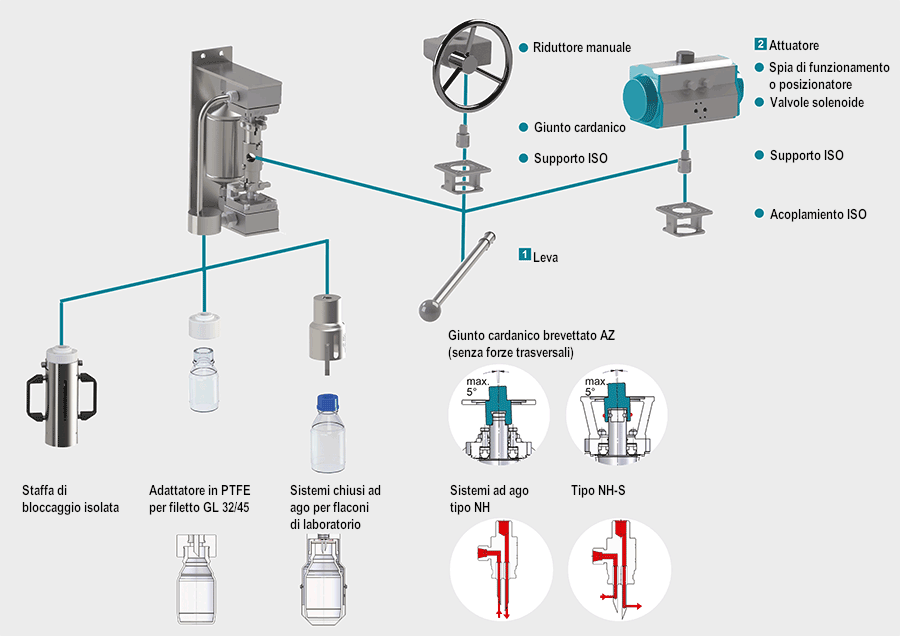

Funzioni principali
Funktionsprinzip-vario-GB

Supporto della bottiglia

  • Adattatore PTFE: per bottiglie da laboratorio con filettatura GL 32/45. Applicazione: per processi mediamente tossici e inquinanti.
  • Supporto per bottiglia: semplice e veloce ricambio delle bottiglie da laboratorio.
  • Sistema ad aghi: per bottiglie da laboratorio con membrana (in Butile e PTFE) Sistema da aghi NH e NH-S con diversi diametri interni (2-6 mm).  Per processi aggressivi, in presenza di rischio di esalazioni tossiche e per campionamenti in sicurezza privi di perdite.

Sampling-Flaschen-GB

Diagramma PT

PT-Diagramm-2015-GB

Le temperature di esercizio <-30 ° C > 220 ° C devono essere controllate e approvate da AZ in base alle condizioni operative.

Oltre ai valori P/T della boccola, bisogna tenere conto delle limitazioni del corpo valvola.
Fare riferimento alla normativa EN 12516-1 risp. ASME B16.34, per scegliere il valore di pressione nominale più consono. I valori indicati si riferiscono all’acciaio inossidabile austenitico 1.4408 (A351 Gr CF8M).

1) Con temperature di esercizio al di sotto di -10°C, sono richiesti acciai austenitici/ a basse temperature.
2) Boccole: disponibili in diversi materiali

Materiali

Materiali standard per il corpo valvola

  • Acciaio al carbonio 1.0619, ASTM A216 WCB
  • Acciaio inossidabile 1.4408, ASTM A351 CF8M
  • Acciaio inossidabile 1.4308, ASTM A351 CF8
  • Fusione di acciaio inossidabile non legato (basse temperature) 1.1138, LCC/LCB/A352

Materiali standard del plug

  • Acciaio inossidabile 1.4408, ASTM A351 CF8M
  • Acciaio inossidabile 1.4308, ASTM A351 CF8

Materiali speciali

  • Ghisa sferoidale ENJS 1049, ASTM Gr 60-40-18 / A395
  • Alloy
  • Monel
  • Nichel
  • Zirconio
  • Titan
  • Tantal
  • altri materiali su richiesta

Sistemi di tenuta

Tenute standard adatte alle maggiori applicazioni
Tmax 230°C

Tipo STD

Per saperne di più
Tenute FireSafe per temperature fluttuanti
Con 3 guarnizioni in grafite (regolabili) per un’ulteriore tenuta sullo stelo;
Tmax 280°C

Tipo FSN

Per saperne di più
Tenute FireSafe (API 607) con guarnizioni in grafite per un’ulteriore tenuta sullo stelo; Tmax 230°C

Tipo FS

Per saperne di più
Tenute di sicurezza FireSafe per temperature fluttuanti
Con 3 guarnizioni in grafite (molle a disco caricate dal vivo) per un’ulteriore tenuta sullo stelo
Tmax 280°C

Tipo FSN-SL

Per saperne di più
Tenute di sicurezza per agenti chimici, previene la fuoriuscita di fluidi tossici e corrosivi
con premistoppa in PTFE per un’ulteriore tenuta sullo stelo
Tmax 230°C

Tipo CA

Per saperne di più
Tenute di sicurezza per agenti chimici per prevenire la fuoriuscita di fluidi tossici e corrosivi
Con 3 guarnizioni in PTFE per un’ulteriore tenuta sullo stelo
Tmax 230°C

Tipo CASN

Per saperne di più
Tenute di sicurezza per agenti chimici per prevenire la fuoriuscita di fluidi tossici e corrosivi
Con 3 guarnizioni in PTFE per un’ulteriore tenuta sullo stelo
Tmax 230°C

Tipo CASN-SL

Per saperne di più

Port Form

Su richiesta

Dimensioni

Techn-Daten-varioDE

Sistemi di manovra

1 Dispositivo di lucchettaggio
Combinazione con valvola pilota, occhiello per lucchetto, chiusura lineare, serratura a chiavistello
Per saperne di più

2 Attuatori
Attuatori omologati per il montaggio secondo normativa DIN ISO 5211
Per saperne di più
